광케이블, 광점퍼코드 의 기초 및 용어정리

일단 광 전송방식에 따라서 크게 2가지로 구분됩니다.

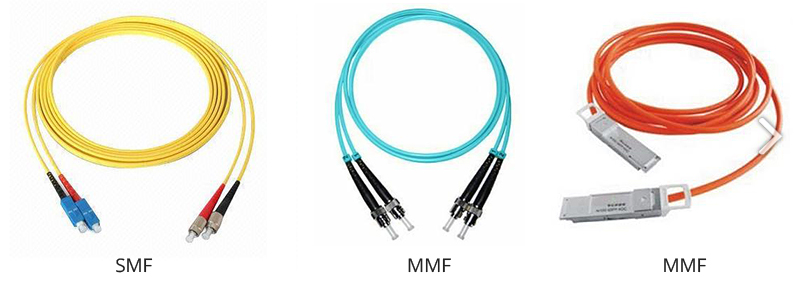

(이미지 출처 : http://www.cables-solutions.com/whats-difference-between-single-mode-optical-fiber-and-multi-mode-optical-fiber.html)

*MMF : 멀티모드(Multimode),패치코드 주황,파랑색

*SMF : 싱글모드(SingleMode),패치코드 노란색











(이미지 출처 : https://m.blog.naver.com/PostView.nhn?blogId=tra7435&logNo=120150507083&proxyReferer=https%3A%2F%2Fwww.google.com%2F)

-광케이블 코어의 직경에 따라서 멀티모드와 싱글모드로 구분됩니다.

-코어의 직경은 싱글모드보다 멀티모드가 더 큽니다.

-멀티모드는 근거리(275~550m)에 사용되고, 싱글모드는 장거리(80km이하) 전송에 사용됩니다.

-멀티모드는 장거리 전송시 간섭이 생길 수 있기 때문에 근거리에 사용합니다.(멀티모드 코어의 직경이 크기 때문에 빛의 분산작용으로 인해서 손실이 발생)











(이미지 출처:https://m.blog.naver.com/PostView.nhn?blogId=abaveodav&logNo=130114409099&proxyReferer=http%3A%2F%2F210.91.57.208%2Ftm%2F%3Fa%3DCR%26b%3DWIN%26c%3D300017023785%26d%3D32%26e%3D2304%26f%3DbS5ibG9nLm5hdmVyLmNvbS9hYmF2ZW9kYXYvMTMwMTE0NDA5MDk5%26g%3D1581575501393%26h%3D1581575504156%26y%3D0%26z%3D0%26x%3D1%26w%3D2018-07-05%26in%3D2304_00012578%26id%3D20200213&view=img_1)

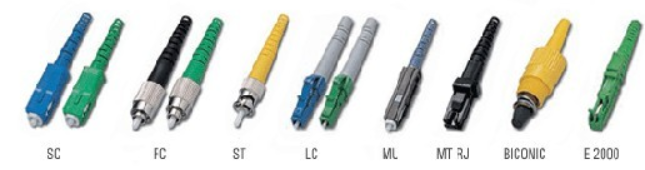

광점퍼코드, 커넥터 타입 SC , LC, etc..

두 커넥터는 기술적인 차이는 없습니다. 단지 커넥터의 모양만 다른 것입니다. 연결할 장비의 연결 부분을 확인하고 구매해서 사용해야 합니다.

그 외에도 여러가지 타입이 있지만 많이 사용하지 않습니다.









SFP (Small Form-factor Pluggable)

-광신호를 디지털 신호로 바꿔주는 변환기 입니다. 광점퍼코드와 광 허브 사이에 연결합니다.

Type	Mode	파장(Wavelength)	최대 전송 거리	최대 지원 전송 속도
SX	Multi Mode	850nm	550m	1.25Gbps
LX	Single Mode	1310nm	10Km	2.5Gbps
EX	Single Mode	1310nm	40Km	2.5Gbps
ZX	Single Mode	1550nm	80Km	2.5Gbps
EZX(Enhanced ZX)	Single Mode	1550nm	120Km	2.5Gbps
